최근 VMware 비용이 많이 증가하면서,, HCI 솔루션 이관에 요구사항이 많아졌다.

이에 SUSE는 K8s 기반의 KubeVirt(KVM)에서 VM을 동작시키는 Harvester라는 HCI 솔루션을 릴리즈 하였다.

관련 프로젝트나 요청사항이 많아, VMware와 어떤 부분들에 있어 차이가 있거나 강점과 단점을 정리해 두었다.

Harvester vs VMware 기능 대조표

1. 주요 기능 영역 비교

2. 컴퓨팅 가상화 비교

3. 스토리지 비교

4. 네트워킹 비교

5. 관리 및 운영 비교

6. 아키텍처 및 배포 비교

7. 비용 및 생태계 비교

일시 : 20250429

대상 : 고객사 DevOps 관련 엔지니어

주제 : Rancher를 통한 Multi Cluster 관리

위치 : 고객사 회의실

발표 시간 : 1시간

K8s Multi Cluster 환경의 고객사에서, Rancher를 사용 중이다.

그러나 활용 방안들에 대한 전반적 개요와,, 시연을 요청하여 다녀왔다.

CloudNative부터 엔터프라이즈 급 환경의 K8s 관리 방법들을 소개하고, Rancher 필요성에 대해 전달했다.

Rancher 컨설팅 과정이 조금 미흡햇다 생각된다..

고객사가 Mluti Cluster 구성으로 Rancher를 사용 중이나, 활용성에 대해 질의응답이 있었다.

환경 파악 이후 컨설팅 단계가 진행되었으면 조금 더 완벽할 수 있었으나, 현장 대응이 힘들었던 기억이 있다.

그러나 Rancher에 대해 미흡하다 생각하는 부분과 의문이 있거나 질문이 있을 부분을 파악할 수 있음에 만족한다.

일시 : 20250429

대상 : 고객사 인원

주제 : Rancher 기반의 CloudNative 아키텍처

위치 : 고객사 대회의실

발표 시간 : 1시간

기술 미팅으로 알았으나,, 본격적인 세션이 되어 있었다.

완벽한 준비는 없엇으나 오히려 그 상황 덕에 자연스럽게 경험과 생각, 기술을 전달할 수 있었던 자리였다.

MSA 프로젝트 진행 중,, SUSE Rancher 도입에 앞서 기능 시연과 어떻게 CloudNative 환경에서 잘 사용할 수 있을지 전달하는 것이 목표였다.

*K8s Workload 전반적인 내용도 포함되었다.

물론 Rancher, K8s 기반 시스템이라 해서 CloudNative는 아니다.

그러나 복원력, 관측가능성, 확장성 등 클라우드의 장점을 K8s에서 간편하고 쉬운 조작으로 할 수 있다는 점에서,, Rancher는 큰 이점을 가진다 생각한다.

물론 Multi Cluster 관리를 상정하고 개발되었으나, Single Cluster 일 경우에도 K8s에 익숙하지 않은 인원이라면 좋은 관리 툴이 될 수 있다..

관련된 내용을 CI/CD, 마이그레이션 목표, 모니터링, Rancher의 순서대로 전달했다.

중간중간 많은 질문들이 들어왔으나,, 긍정적인 반응을 이끌어냈다는 점에서 내심 뿌듯했다.

Harvester Network DeepDive

Overview

해당 문서는 harvester 네트워크 구조를 깊게 이해하는데 목적이 있습니다.

참고 문서

• Harvester 공식문서_Network deep-dive

0. Netowkr Topology

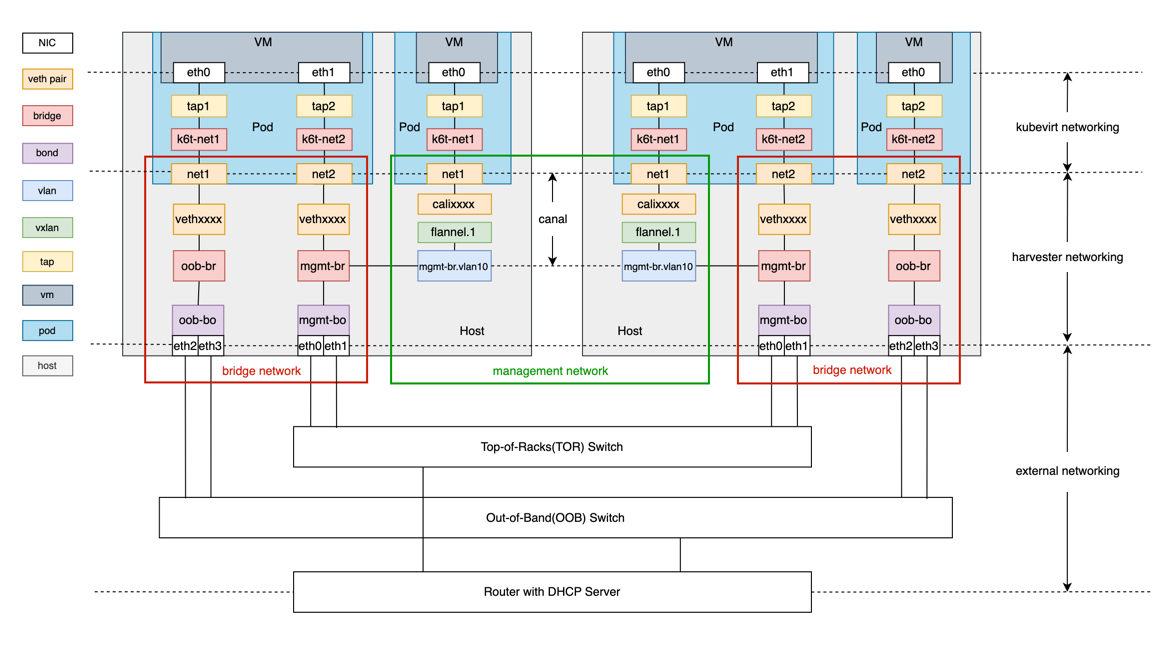

Harvester의 전체적인 네트웤 구조는 다음과 같습니다.

1. 핵심 사항

Harvester는 KVM 하이퍼바이저 기반의 KubeVirt를 기초로 동작하며, VM 네트워크를 구성하기 위해서 기본적인 K8s CNI(default : canal, flannel + Calico))와 Multus CNI를 사용함.

이때 Harvester 네트워크 구조에서 Multus CNI가 핵심.

Multus CNI는 K8s Pod에 복수개의 NIC를 등록할 수 있게끔 해주는 CNI. 이를통해 Harvester는 VM, 즉 Pod VM을 실제 상면 네트워크와 Bridge network로 연결하여 통신할 수 있도록 구성함.

2. Harvester Network 구성 요소

Management Network

Harvester 구축 시 자동 생성되는 기본적인 네트워크 대역

이는 다른것이 아니라, Harvester 내부 Kubernetes Clsuter의 CNI인 Canal에 의해 생성된 네트워크 대역임.
따라서 Harvester UI/API, SSH, kubelet, etcd 등의 통신이 모두 이 네트워크를 통해 이루어짐

일반적으로 network_topology와 같이 eth0 에 붙으며, 별도 설정이 필요하지 않음.

• 만약 CNI 대역을 수정하고 싶다면, canal 수정 필요.VLAN Network(사용자 정의)VM이 외부 통신을 위해 사용하는 네트워크 대역.

VLAN ID를 명시하여 물리적 NIC의 trunk 포트를 통해 외부 네트워크와 연결됨.

VM에 직접 VLAN NIC를 할당할 수 있으며, 하이퍼바이저 노드에 Bridge Interface가 만들어지고 실제 VM은 해당 Bridge에 연결되어 통신함.

이는 Multus CNI를 통해 VM Pod 내부 추가 NIC를 생성하기에 가능한 구조임.

3. 작동 방식

1. 시나리오 : VM이 VLAN 100에 속한 사설망에 연결할 경우

1. 관리자는 Harvester UI에서 VLAN ID 100을 가진 corp-net 이름의 네트워크를 생성함
2. Harvester는 각 노드에 br-corp-net 이라는 브리지 인터페이스를 생성함
3. 물리 NIC (예: eth1)는 trunk 포트로 구성되어 있으므로, VLAN 100 트래픽이 전달됨
4. VM을 생성하면서 corp-net 네트워크를 추가하면, VM에 eth1이 붙고 br-corp-net에 연결됨
5. 결과적으로 VM은 VLAN 100 네트워크 상에서 독립적인 IP를 가지게 됨

4. 고려사항

1. 물리 NIC(VLAN trunking)

• Harvester VM이 외부 네트워크와 연결되기 위해서는, NIC에서 VLAN trunk 모드로 설정되어 있어야 함.

2. Bridge 명명 규칙

• Harvester는 다음 규칙에 따라 인터페이스 이름을 생성함.ex : corp-net 네트워크 생성 → br-corp-net 생성됨
• br-<네트워크 이름>

3. IPAM 설정

• VM에 고정 IP를 할당하려면 Harvester UI 또는 YAML에서 IPAM 설정 필요
• DHCP, static, or no IP 방식 선택 가능

4. 결론 및 테스트

실제 VM 내부에서 NIC를 확인해 보면, 다음과 같이 두가지 NIC를 확인할 수 있음.

결론적으로, Harvester는 Pod끼리 통신하기 위한 네트워크는 canal 기반으로 Network Interface를 생성함.

VM이 실제 외부와 통신하기 위해선 Multus CNI를 통해 추가 CNI를 구성하고, 해당 CNI는 Host와 Bridge Interface로 연결되어 외부와 연결함.

이때 Brigde Network는 VLAN Trunk모드로 구축되어 있어야 함.

Overview

osi 7 layer를 복습하기 위한 문서(글은 참고 자료의 공식 문서를 번역하였습니다.)

목차

1. OSI 7 Layer Model

2. 계층 구조

3. OSI 7 Layer Model의 대안

- 3.1 TCP/IP

4. 참고 자료

1. OSI 7 Layer Model

1.1 OSI 7 Layer Model이란 무엇인가?

개방형 시스템 상호 연결(Open Systems Interconnection) 모델은 네트워크 통신 기능을 7개의 계층으로 나눈 개념적 프레임워크 모델입니다. 다양한 하드웨어들과 소프트웨어 기술이 지리적, 정치적 경계의 관계 없이 일관되게 작동해야 하기 때문에 네트워크를 통해 데이터를 전송하는것은 복잡합니다. OSI 데이터 모델은 컴퓨터 네트워크를 위한 범용적 언어를 제공해야 해서 다양한 기술들이 표준 프로토콜 또는 통신 규칙들로 통신할 수 있습니다. 특정 계층에 속한 모든 기술은 특정 기능을 제공하고 해당 기능을 수행해야 네트워킹에 유용하게 사용할 수 있습니다. 상위 계층에 속한 기술은 기본 구현 세부 사항에 걱정할 필요 없이 하위 계층의 기술을 사용할 수 있으므로 추상화의 이점이 있습니다.

1.2 OSI 7 Layer Model의 중요성

개방형 시스템 상호 연결(OSI) 모델의 계층은 소프트웨어와 하드웨어 컴포넌트 전반에 걸쳐 모든 타입의 네트워크 통신을 캡슐화 합니다. 이 모델은 독립적인 두개의 독립적인 시스템이 현재 운영 계층에 기반한 표준화된 인터페이스 또는 프로토콜을 통해 통신할 수 있도록 디자인되었습니다.

OSI 모델은 다음과 같은 이점을 가집니다.

1.2.1 복잡한 시스템의 대한 이해 공유

엔지니어는 OSI 모델을 사용하여 복잡한 네트워크 시스템 아키텍처를 구성하고 모델링할 수 있습니다. 주요 기능에 따라 각각의 시스템 구성 요소의 운영 계층을 분리할 수 있습니다. 추상화를 통해 더 작고 관리 가능한 부분들로 분해하는 능력은 사람들이 (시스템 전체적인 부분을)전체적인것을 개념화하는것을 더 쉽게 만듭니다.

1.2.2 더 빠른 연구와 개발

OSI 레퍼런스 모델과 함께 엔지니어가 그들의 작업을 더 잘 이해할 수 있습니다. 엔지니어들이 새로운 시스템을 만들때 각각을 통신시키기 위한 네트워크 시스템이 어떤 기술적 계층(또는 계층들)을 대상으로 개발하는지 알 고 있습니다. 엔지니어들은 네트워크 시스템을 개발하고 반복적인 프로세스와 프로토콜을 이용할 수 있습니다.

1.2.3 유연한 표준화

OSI 모델은 레벨간의 사용할 프로토콜을 지정하지 않고 프로토콜이 수행하는 작업을 지정합니다. 네트워크 통신 개발을 표준화하여 시스템의 사전 지식 없이 사람들이 빠르게 이해하고, 구축하고, 더 복잡한 시스템을 분해할 수 있도록 합니다. 또한 세부사항을 추상화하기 때문에 엔지니어는 모든 모델의 측면을 이해할 필요가 없습니다. 현대적인 애플리케이션에서, 하위 레벨의 네트워킹과 프로토콜들을 추상화하여 시스템 설계와 개발을 단순화 합니다. 따라오는 이미지는 현대적인 애플리케이션 개발에서 OSI 모델이 어떻게 사용되는지 보여줍니다.

2. 계층 구조

OSI 7 Layer Model은 7개의 다른 Layer로 구성되어 있습니다.

개방형 시스템 상호 연결(OSI) 모델은 국제 표준화 기구(ISO) 등에서 1970년도 후반에 만들어졌습니다. 1984년에 ISO 7498에 의해 첫번째 배포가 이루어졌고, 현재 버전은 ISO/IEC 7498-1:1994 입니다. 다음으로 모델 7개 계층이 제시됩니다.

1. Physical layer

   물리 계층은 물리적 통신 매체와 해당 매체를 통해 데이터를 전송하는 기술입니다. 기본적으로 데이터 통신은 fiber-optic cables, copper cabling, 그리고 air와 같은 다양한 물리적 채널로 디지털과 전자적 신호를 전송하는 것입니다. 물리계층은 블루투스, NFC, 데이터 전송 속도와 같은 채널과 밀접하게 관련된 기술 및 지표에 대한 표준이 포함됩니다.

2. Data link layer

   데이터 링크 계층은 물리 계층이 이미 존재하는 네트워크를 통해 두 기기를 연결하는데 사용되는 기술입니다. 데이터 패킷 안에 캡슐화된 디지털 신호인 data frames를 관리합니다. 데이터 링크 계층에서 key focuses는 흐름 제어와 에러 제어 입니다. Ethernet은 해당 레벨의 표준 예시 입니다. 데이터 링크 계층은 보통 두개의 하위 계층으로 나뉘어 집니다.: Mac(Media Access Control) 계층과 LLC(Logical Link Control) 계층

3. Network layer

   네트워크 계층은 분산된 네트워크 하나 또는 연결된 여러 네트워크의 노드들 또는 기기들 간의 라우팅, 포워딩, 주소 지정과 같은 개념과 관련이 있습니다. 네트워크 계층은 흐름제어 또한 관리할 수 있습니다. 인터넷에서는 인터넷 프로토콜 v4(IPv4)와 IPv6가 주요 네트워크 계층의 프로토콜 입니다.

4. Transport layer

   전송 계층의 주요 요점은 데이터 패킷이 주문에 맞게 잘 도착 하였는지, 없어지거나 에러가 없는지, 필요하다면 균일하게 복구해야 하는지 입니다(원활하게 복구). 전송 계층의 초점은 흐름제어, 에러제어에 있습니다. 해당 계층에서 흔히 사용되는 프로토콜은 연결 기반의 거의 손실이 없는 TCP (Transmission Control Protocol)과 무연결 기반의 손실이 있는 UDP (User Datagram Protocol)이 있습니다. TCP는 데이터가 온전해야만 할때 흔히 사용되고 (e.g. file share), UDP는 패킷이 없어지는것이 중요하지 않은 경우 사용됩니다 (e.g. video streaming).

5. Session layer

   세션 계층은 한 세션 내부에 서로 다른 애플리케이션간의 네트워크 조정을 책임집니다. 세션은 1대1 애플리케이션 연결과 동기화 충돌의 시작과 끝을 관리합니다. NFS(Network File System)와 (SMB)Server Message Block들은 세션 계층에서 흔히 사용되는 프로토콜 입니다.

6. Presentation layer

   프레젠테이션 계층은 애플리케이션에서 보내거나 소비하는 데이터 자체 구문을 일차적인 관심사로 둡니다. 예를들어 HTML(Hypertext Markup Language), JSON(JavaScipt Object Notation), CSV(Comma Separated Values)들은 프레젠테이션 계층의 데이터 구조를 설명하는 모델링된 언어 입니다.

7. Application layer

   애플리케이션 계층은 특정 타입의 애플리케이션과 표준화된 통신 방법을 일차적 관심사로 둡니다. 예를들어 브라우저는 HTTPS(HyperText Transfer Protocol Secure), HTTP 를 통해 통신할 수 있고, 이메일 클라이언트는 POP3(Post Office Protocol version 3), SMTP(Simple Mail Transfer Protocol) 을 통해 통신할 수 있습니다.

3. OSI 7 Layer Model의 대안

과거의 네트워킹 모델은 SPX/IPX(Sequenced Packet Exchange/Internet Packet Exchange) 및 NetBIOS(Network Basic Input Output System) 같은 다양한 네트워킹 모델이 사용되었습니다. 오늘날, TCP/IP 모델이 OSI(Open Systems Interconnection) 모델의 대안으로 사양되고 있습니다.

3.1 TCP/IP Model

TCP/IP 모델은 5개의 다른 Layer로 구성되어 있습니다.

1. The physical layer
2. The data link layer
3. The network layer
4. The transport layer
5. The application layer

물리 계층, 네트워크 계층, 애플리케이션 계층은 OSI 모델의 직접 매핑되는것 같지만, 그렇지 않습니다. 그보다 TCP/IP 모델은 인터넷 구조 및 프로토콜에 더 잘 매핑됩니다.

OSI 모델도 교육 목적의 전체론적 관점에서 네트워킹 작동 방식을 설명하는 네트워킹 모델로 사용되지만, 현재는 TCP/IP 모델이 더 많이 사용됩니다.

3.2 proprietary 프로토콜 및 모델의 참고 사항

중요한 점으로, 모든 인터넷 기반의 시스템들과 애플리케이션들은 TCP/IP 모델 혹은 OSI 모델을 따르는 것은 아니라는 것 입니다. 단순히, 모든 오프라인 기반의 네트워크 시스템과 애플리케이션 또한 OSI 모델이나 다른 모델을 사용하는것 또한 아닙니다.

OSI와 TCP/IP 모델들은 개방형 표준 입니다. 누구나 사용할 수 있고 구축하여 특정 요구사항을 충족하게끔 디자인되었습니다.

어떤 조직들은 프로토콜과 모델을 포함하여 내부 인터넷에서만 사용 가능한 비공개 소스를 디자인합니다. 때때로 그들은 나중에 상호 운용성과 커뮤니티 개발을 위해 일반에 표준을 공개하는 경우도 있습니다. 한 예로, s2n-tls, TLS 프로토콜은 Amazon Web Services (AWS)의 독점 프로토콜 이었지만 현재 오픈소스입니다.

4. 참고 자료

• AWS 공식 문서 OSI 모델이란 무엇인가요?
